射頻天線:無線通訊的神奇之源

文/ 王譯杰 編/ 梁瀚友

一、前言

在今日高度互聯的世界中,無線通訊已成為人們生活中不可或缺的一部分。而支撐著這一無線通訊系統的神奇之源,正是射頻天線。從手機到衛星通信,從無人機到全球定位系統,射頻天線以其多功能性和廣泛應用,成為了現代科技的中流砥柱。讓我們一同深入探索射頻天線的奧秘,探尋其背後的科學原理和技術魅力。

二、射頻天線的基礎

射頻天線的神奇之處在於它們的多功能性和普遍應用。射頻(Radio Frequency, RF)天線使用無線電頻率來傳輸和接收信息。這些頻率通常位於30 kHz(千赫)到300 GHz(千兆赫)的範圍內,這使得射頻天線成為了現代通訊技術的基石。

三、增益、方向和極化

1.增益(Gain):增益是一種衡量射頻天線性能的指標,它表示了天線在特定方向上增加了射頻信號的能量。這種增益通常以分貝(dB)為單位來表示,將天線的效能與各向同性天線進行比較。增益越高,天線在特定方向上的性能越好。

2.方向性(Directionality):方向性描述了射頻天線的傳輸模式形狀。不同類型的天線具有不同的方向性,這決定了信號的傳輸和接收方向。例如,定向天線將信號集中在特定方向上,而全向天線則以均勻方式向所有方向發射。增益和方向性之間存在密切關係,通常隨著增益的提高,方向性也會增加。

3.極化(Polarization):極化是指射頻信號的電場振幅方向。一個典型的射頻天線通常設計為具有水平極化或垂直極化。這種特定的極化方向可以影響信號的傳輸和接收。在通信系統中,確保發射端和接收端的天線極化方向相匹配非常重要,以確保信號的最佳傳輸效率。

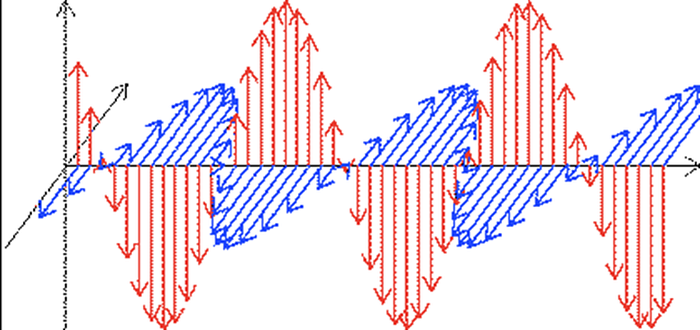

圖(一)電磁波

電磁波是一種能夠在真空中傳播的電場和磁場交替變化的波動。這種波動以光速傳播,其特徵包括頻率和波長,涵蓋了廣泛的波譜範圍,從極長波至極短波。根據波長的不同,電磁波可分為無線電波、微波、紅外線、可見光、紫外線、X射線和γ射線等。電磁波在自然界中處處存在,並在無線通信、雷達、衛星通信、醫療成像等許多領域中得到廣泛應用。

四、輻射原理

天線完成了將傳輸線上傳輸的導行波轉變為自由空間中傳播的電磁波的過程,如下圖所示。當終端開路的平行雙導線上載有交變電流時,會產生交變的電磁場。

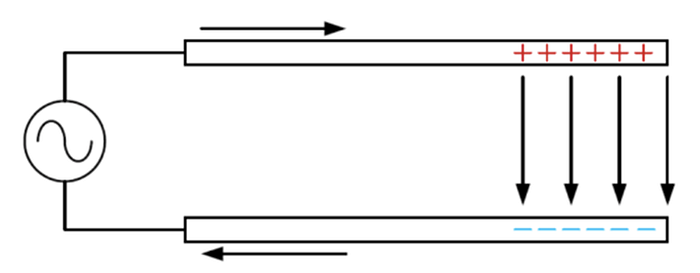

圖(二)平行雙導線之電磁場

1.輻射模式:輻射模式描述了射頻天線在不同方向上的信號輻射強度。這種模式通常以立體圖或圖形來表示,顯示了信號輻射的強弱分佈。不同類型的天線會產生不同形狀的輻射模式,這決定了天線的性能和用途。

2.波長:射頻信號的波長取決於其頻率,並影響了天線的物理尺寸。天線的尺寸必須與波長相符或成比例,以實現最佳效能。例如,低頻射頻信號(長波長)需要較長的天線,而高頻信號(短波長)需要較短的天線。

3.輻射效率:輻射效率是指天線將接收到的能量轉換為輻射出去的能量的比例。高效的天線能夠最大程度地將能量轉換為輻射,而不浪費能量。輻射效率取決於天線的設計和材料。

五、不同類型的射頻天線

射頻天線有多種不同的類型,每種類型都被設計用於特定的應用。以下是一些常見的射頻天線類型:

1.定向天線:這類天線被設計成具有特定的發射和接收方向,以增強信號的方向性和範圍。常見的方向性天線包括餘弦天線、Yagi天線和矩形波導天線。

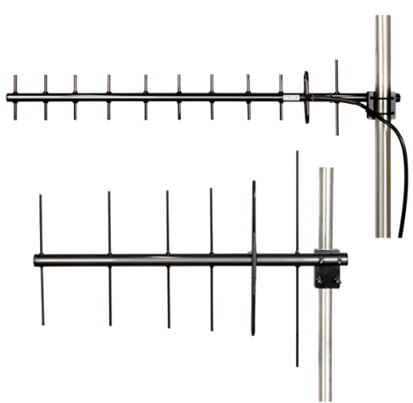

圖(三)Yagi天線(八木天線)

2.八木宇田天線:又稱「八木」天線,是一種由單偶極天線構成的高指向性天線,在電視收訊等應用中非常有效。它包含反射器和導向器元件,通常設計有一個反射器和三個導向器。與獨立偶極不同,八木天線具有旋轉對稱輻射模式,其最大輻射朝向導向器方向,與反射器方向相反。此外,八木天線與偶極相似,為窄頻且具有線性極化,其電場方向與偶極對齊。

3.全向天線:這些天線以全方位模式發射和接收信號,通常用於 Wi-Fi 路由器和移動通訊塔。其中最常見的是垂直偶極天線。

4.衛星天線:衛星通信需要高度精確的天線,以確保與遙遠的衛星連接。這些天線通常非常大型且精密,可在地球上的接收站點上找到。

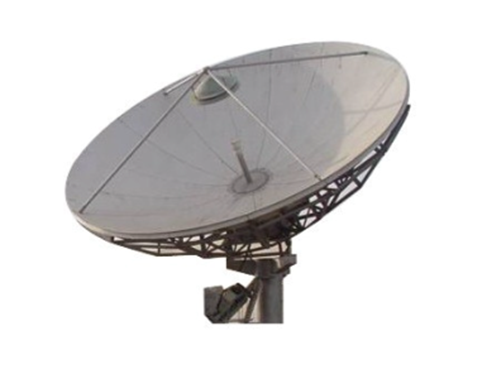

圖(四)衛星天線

5.衛星天線:是一種用於接收衛星信號的設備。它通常由反射器和接收器組成,反射器用於接收來自衛星的信號並將其集中轉發給接收器。衛星天線具有高指向性,能夠有效地接收衛星發射的信號。通常,衛星天線的設計會考慮到特定的頻率和極化方式,以確保最佳的信號接收效果。

6.射束天線:射束天線使用折射或反射原理,將射束聚焦在特定方向上,以實現高增益和更遠的通信距離。

六、射頻天線的應用

射頻天線的應用廣泛,不僅僅用於無線通信。以下是一些主要的應用領域:

1、行動通信:手機、智能手表和平板電腦等移動設備中的射頻天線使我們能夠進行語音通話、短信發送和數據傳輸。

2、無人機:射頻天線在無人機中扮演關鍵角色,使其能夠與遠程操作者保持穩定的通信,以及在飛行中收集和傳送數據。

3、全球定位系統(GPS):GPS 接收器使用射頻信號來確定位置,這些信號來自位於太空的 GPS 衛星。

4、無線網絡:Wi-Fi 路由器和無線局域網(WLAN)設備中的射頻天線允許我們在家中或辦公室中連接到互聯網。

5、衛星通信:衛星天線用於接收和發送衛星信號,以實現全球通信、廣播和互聯網接入。

射頻天線的未來

隨著科技的蓬勃發展,射頻天線的未來充滿著無限潛力。5G網絡的普及將需要更多高頻率的射頻天線,以實現更快速的數據傳輸和更低延遲。此外,物聯網(IoT)設備的快速增長也將推動射頻天線的需求,以實現大規模的無線連接。 射頻天線在無線通信中扮演著不可或缺的角色,為我們的現代生活提供連接性和便捷性。無論是在手機、無線網絡還是物聯網中,射頻天線將繼續發揮著關鍵作用。

射頻天線是現代通信和技術的關鍵元件,這些看似微小的設備通過無線傳輸信息,將我們連接在一起,實現了全球通信的奇跡。未來,射頻天線將繼續演化,推動著無線科技的發展,為我們帶來更多的便利和可能性。隨著無線通訊技術的不斷創新和發展,射頻天線將繼續扮演著關鍵的角色。從5G的普及到物聯網的應用,射頻天線將不斷進化,為我們的數字生活帶來更多便利和可能性。讓我們期待著未來,與射頻天線一同見證科技的奇跡。
